直線電機模組系例LMS-C082-D29

?高安裝剛性、高負載倍率

?最高運動速度可達15米/秒以上

?可快速組合成機械臂,XY平臺和雙驅式龍門系統

?高精度、高加速度、高運動速度

?長行程,最大行程可達4米以上

?允許同軸多個獨立動子

產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組,包括無鐵芯電機和有鐵芯電機類型的模組,載臺長度有135mm、190mm、270mm、378mm多種可選類型,分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。

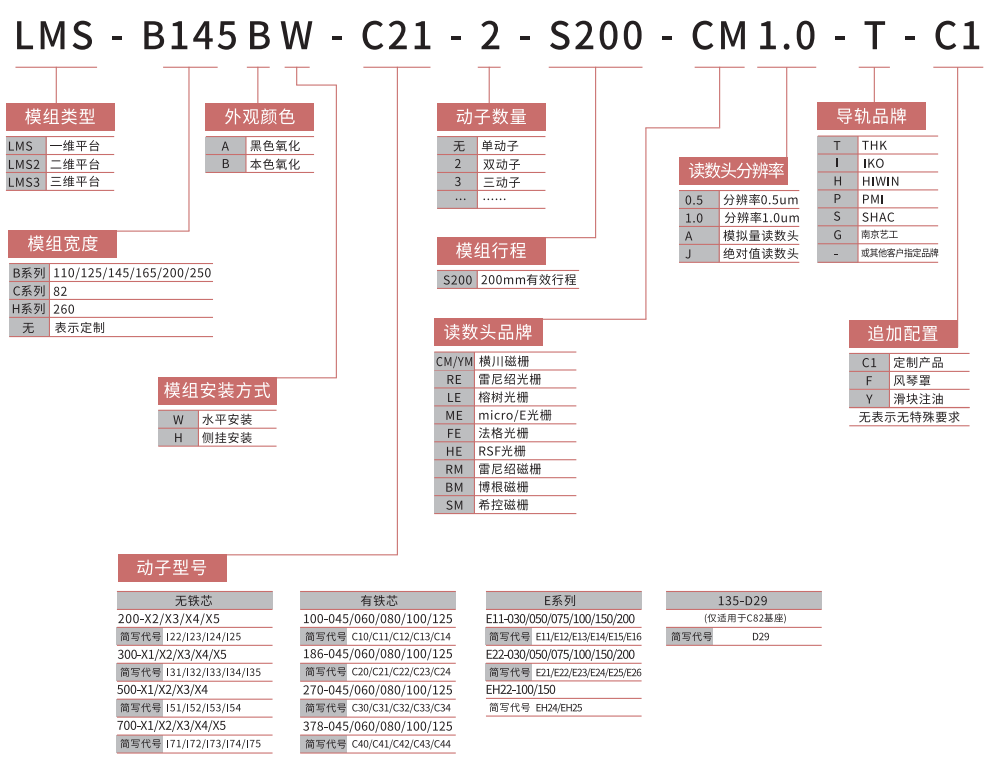

直線電機模組命名

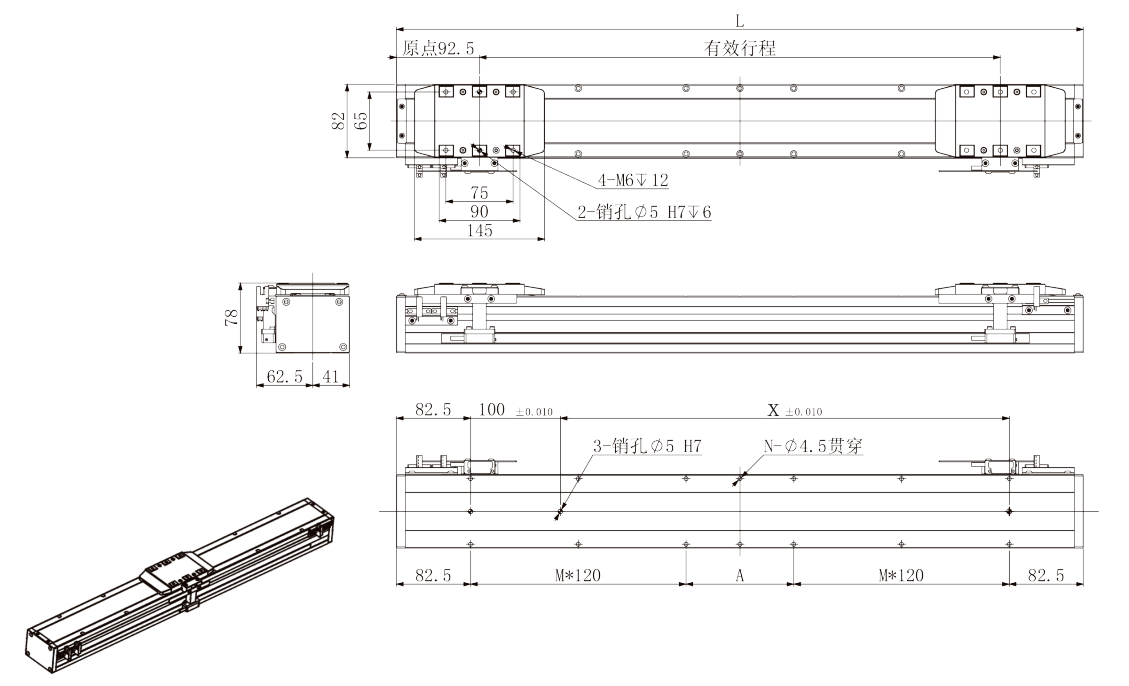

產品外形(單位mm)






規格名LMS-C082-D29
LMC135-D29-S1
(N)峰值推力210  持續推力:70
運動件重量kg)1.5
最大負(kg)10 max
(m/s)2 (5kg負載,500mm行程,駐留時間0.3s)
加速(g)1
精度磁柵:重復定位精度:±2μm(1000mm行程內
光柵:重復定位精度:±1μm(1000mm行程內
直線度±3μm/300mm
光電開關:歐姆龍EE-SX672拖鏈(不含拖鏈







模組尺寸
Z(mm)501001502002503003504004505005506006507007508008509009501000
總長(mm) 225 285 345 405 465 525 585 645 705 765 825 885 945 1005 1065 1125 1185 1245 1305 1365
模組重(kg) 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 10.5 11 11.5 12 12.5 13 13.5 14 14.5 15
M 0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4
N 6 6 6 6 10 10 10 10 14 14 14 14 18 18 18 18 22 22 22 22

 注:1、需要訂購大于1000行程以上,請與我們聯系(單條模組最大總長6m,超過6m需要拼接基座);

    2、配置速度表及加速度為計算參考值,不同負載、不同應用會有差異;

    3、使用環境溫度-10℃~50℃,濕度≤85%,無腐蝕性氣體,油霧,塵埃,強電磁污染;海拔1000米以下。
