直線電機模組系例LMS-B145-C31

?高安裝剛性、高負載倍率

?最高運動速度可達15米/秒以上

?可快速組合成機械臂,XY平臺和雙驅式龍門系統

?高精度、高加速度、高運動速度

?長行程,最大行程可達4米以上

?允許同軸多個獨立動子

產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組,包括無鐵芯電機和有鐵芯電機類型的模組,載臺長度有135mm、190mm、270mm、378mm多種可選類型,分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。





直線電機模組命名

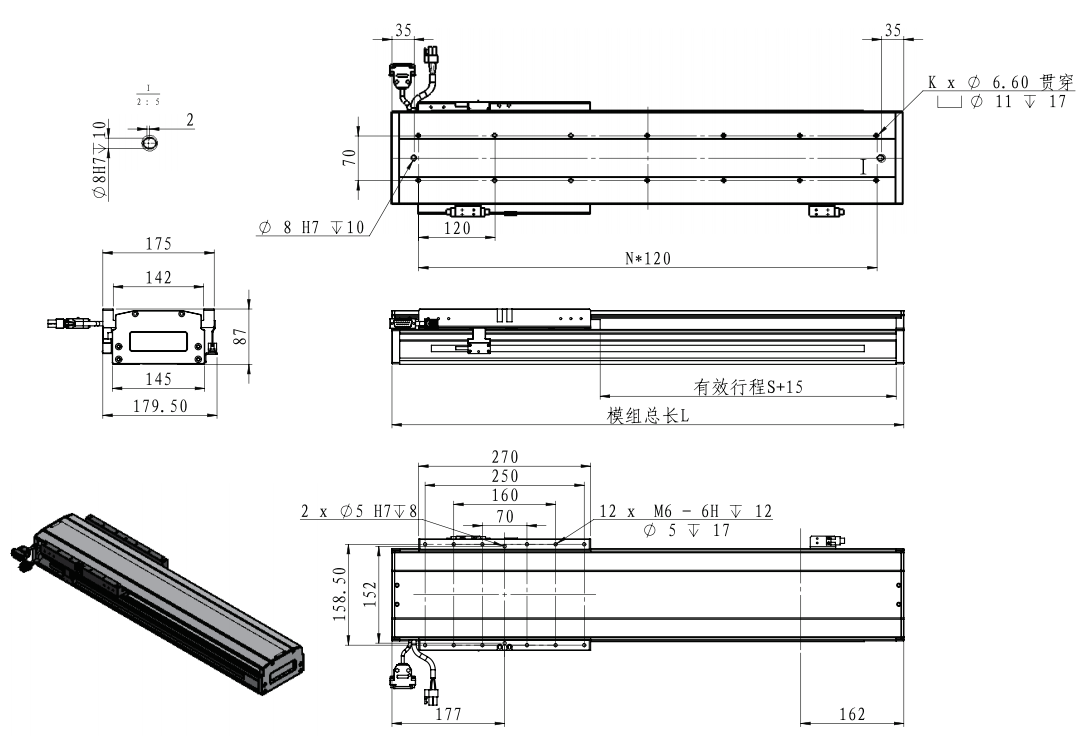

產品外形(單位mm)






規格名LMS-B145-C31
LMC270-060-S1
(N)峰值推力:780  持續推力:225
運動件重量kg)5.4
最大負(kg)60 max
(m/s)2 (20kg負載,500mm行程,駐留時間0.3s)
加速(g)1
精度磁柵:重復定位精度:±2μm(1000mm行程內
光柵:重復定位精度:±1μm(1000mm行程內
直線度±2μm/300mm
光電開關:歐姆龍EE-SX672拖鏈(不含拖鏈







模組尺寸
Z(mm)501001502002503003504004505005506006507007508008509009501000
總長(mm) 404 454 504 554 604 654 704 754 804 854 904 954 1004 1054 1104 1154 1204 1254 1304 1354
模組重(kg) 11.1 11.8 12.5 13.2 13.9 14.6 15.3 16 16.7 17.4 18.1 18.8 19.5 20.2 20.9 21.6 22.3 23 23.7 24.4
10.88K 6 8 8 10 10 12 12 12 14 14 16 16 16 18 18 20 20 22 22 22
N 2 3 3 4 4 5 5 5 6 6 7 7 7 8 8 9 9 10 10 10
孔端距(mm) 70 35 60 25 50 15 40 65 30 55 20 45 70 35 60 25 50 15 40 65

 注:1、需要訂購大于1000行程以上,請與我們聯系(單條模組最大總長6m,超過6m需要拼接基座);

    2、配置速度表及加速度為計算參考值,不同負載、不同應用會有差異;

    3、使用環境溫度-10℃~50℃,濕度≤85%,無腐蝕性氣體,油霧,塵埃,強電磁污染;海拔1000米以下。
