產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

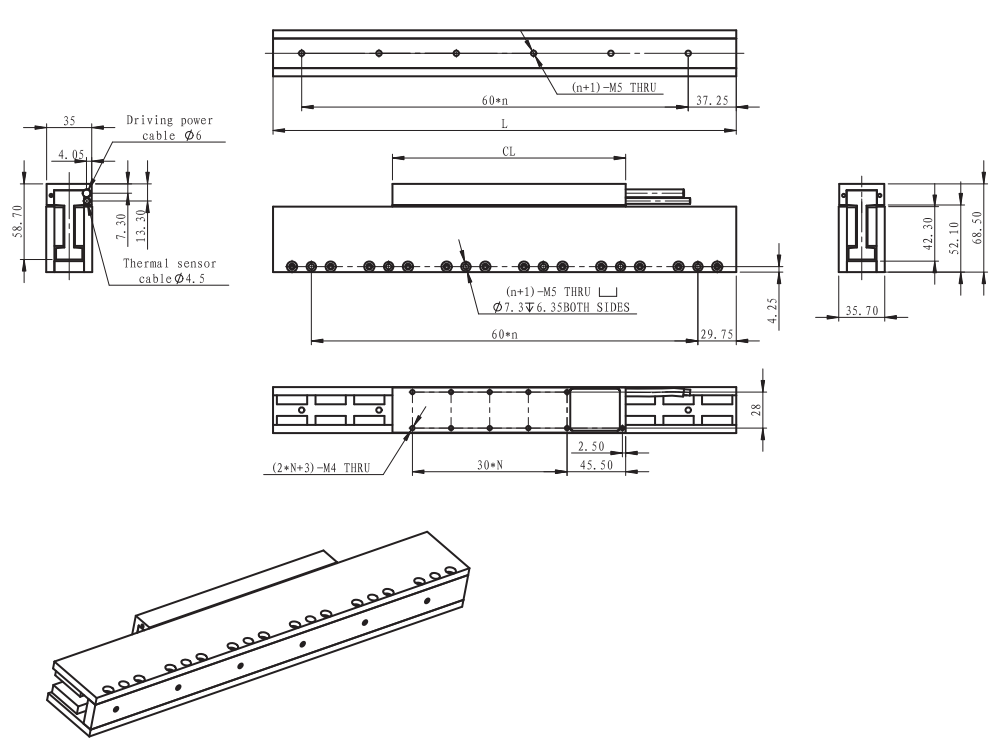

外形圖(單位:mm)
| 額定性能 | 符號 | 單位 | LM300-X1 | LM300-X2 | LM300-X3 | LM300-X4 | LM300-X5 |
| 峰值推力 | Fp | N | 154 | 308 | 462 | 616 | 770 |
| 持續推力（溫度Tmax下）請參考閱注釋① | Fc |
N | 35 | 70 |
106 | 140 | 177 |
| 電機常數（25℃下） | Km | N/√W | 8.7 | 12.3 | 15.2 | 17.5 | 19.7 |
| 連續功率 | Pc | W | 16 | 32 | 48 | 64 | 80 |
| 電氣規格 |
|
|
| 繞組形式 | N1 | N1 | N4 | N1 | N4 | N1 | N4 | N1 | N4 |
| 峰值電流 | Ip | Arms | 10 | 10 | 20 | 10 | 20 | 10 | 20 | 10 | 20 |
| 持續電流（溫度Tmax下） | Ic | Arms | 2.3 | 2.3 | 4.6 | 2.3 | 4.6 | 2.3 | 4.6 | 2.3 | 4.6 |
| 電阻（在25℃±10%下） | Rm | 歐姆 | 3.6 | 7.2 | 1.8 | 10.8 | 2.7 | 14.4 | 3.6 | 18 | 4.5 |
| 電感±20% | L | mH | 2.1 | 4.3 | 1.1 | 6.3 | 3.1 | 8.6 | 2.2 | 10.5 | 2.6 |
| 反電勢常數（在25oC±10%下） |
Ke |
Vpeak/m/s | 12.6 | 25 |
12.6 | 41 |
18.9 | 50 | 25.2 | 62.8 | 31.4 |
| 推力常數（在25oC±10%下） | Kf | N/Arms | 15.4 | 30.8 | 15.4 | 50.4 | 23.1 | 61.6 | 30.8 | 77 | 38.5 |
| 機械規格 |
| 線圈總成質量±15% | Mc | kg | 0.22 | 0.41 | 0.62 | 0.83 | 1.04 |
| 永磁體總成質量±15% | Mw | kg/60mm | 0.57 | 0.57 | 0.57 | 0.57 | 0.57 |
| 品質因數與附加數據 |
| 極距 | Tm | mm | 60 | 60 | 60 | 60 | 60 |
| 磁性吸引力 | Fa |
kN | 0 | 0 | 0 | 0 | 0 |
| 最高允許線圈溫度 | TmaX | ℃ | 120 | 120 | 120 | 120 | 120 |
| 對應定子型號 |
|
| T-LM300-XXX | T-LM300-XXX | T-LM300-XXX | T-LM300-XXX | T-LM300-XXX |
