橫川機器人(深圳)有限公司

DD馬達音圈電機直線電機模組LMC有鐵芯電機LMC系列無鐵芯電機直驅多動子環形線UVW對位平臺管狀電機

LMC系列無鐵芯電機系例LM700系列無鐵芯電機

?具有卓越的性能、定位準確性以及運行效率。

?噪音小、無需維護并且運轉順暢無誤

?散熱相比無鐵芯效果好

?大推力和高剛性

?行程長度不受限制


產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。



LMC系列有鐵芯電機

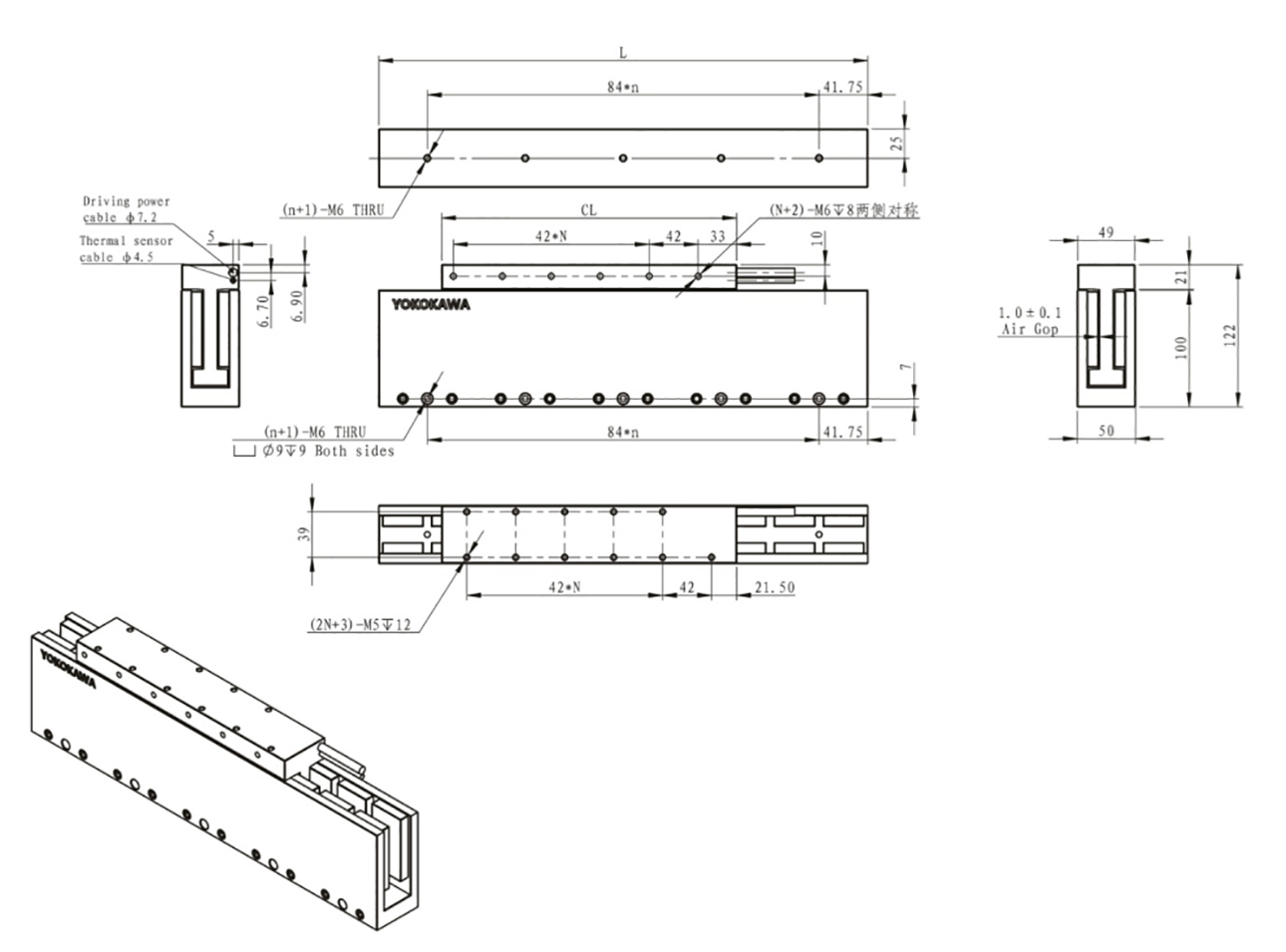

外形圖(單位:mm)


額定性能 符號 單位 LM700-X7 LM700-X8 LM700-X9 LM700-X10 LM700-X12
峰值推力 Fp N 4704 5398 6093 6787 8175
 持續推力（溫度Tmax下）請參考閱注釋① Fc N 676.2 776 876 975 1175
電機常數（25℃下） Km N/√W 50 54.6 57.2 60.5 66.5
連續功率 Pc W 182 208 234 260 312
           電氣規格
    繞組形式 N1 N4 N1 N4 N1 N4 N1 N4 N1 N4
峰值電流 Ip Arms 16 32 16 32 16 32 16 32 16 32
持續電流（在溫度Tmax下） Ic Arms 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6
電阻（在25℃±10%下） Rm 歐姆 27.7 6.9 32.4 8.1 37.1 9.3 41.8 10.5 51.2 12.8
電感±20% L mH 43.7 10.9 49.9 12.5 56.1 14 62.3 15.6 74.4 18.7
反電勢常數（在25oC±10%下） Ke Vpeak/m/s 240 120 175.8 137.9 311.3 155.6 346.7 173.4 417.7 208.8
推力常數（在25oC±10%下） Kf N/Arms 294 147 337.4 168.7 380.8 190.4 424.2 212.1 511 255.5
           機械規格
線圈總成質量 ± 15% Mc kg 4.97 5.68 6.39 7.1 8.52
永磁體總成質量 ± 15% Mw kg/84mm 2.1 2.1 2.1 2.1 2.1
     品質因數與附加數據
極距 Tm mm 84 84 84 84 84
磁性吸引力 Fa kN 0 0 0 0 0
最高允許線圈溫度 TmaX ℃ 120 120 120 120 120
對應定子型號     T-LM700-XXX T-LM700-XXX T-LM700-XXX T-LM700-XXX T-LM700-XXX

應用案例

了解更多>>
